Platinensystem

Im Zuge des QuFabLab-Projektes haben wir ein Platinensystem entwickelt mit dem derzeit zwei Quantenversuche durchgeführt werden können. Bei den Quantenversuchen handelt es sich um die Demonstration der Bandlücke in LEDs und der Bestimmung des Planckschen Wirkungsquantums. Detailierte Versuchsanleitungen finden Sie unter DIY-Quantenversuche – Versuchsanleitungen. Die folgenden Platinen werden unter der Lizenz: CC BY-NC-SA, veröffentlicht. Die…

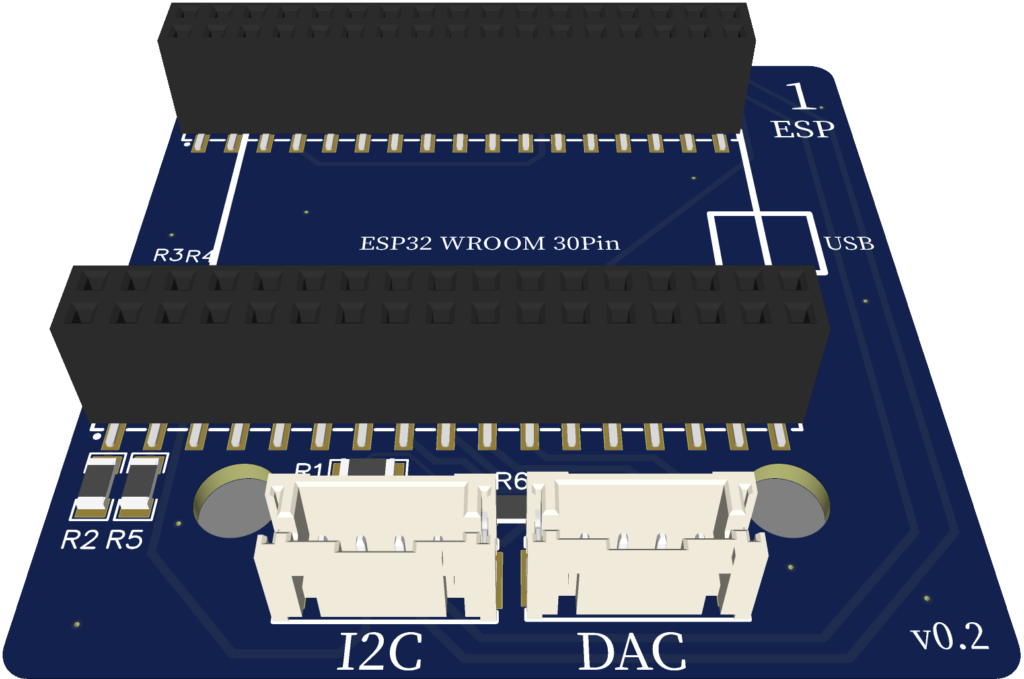

Platine 1: Esp

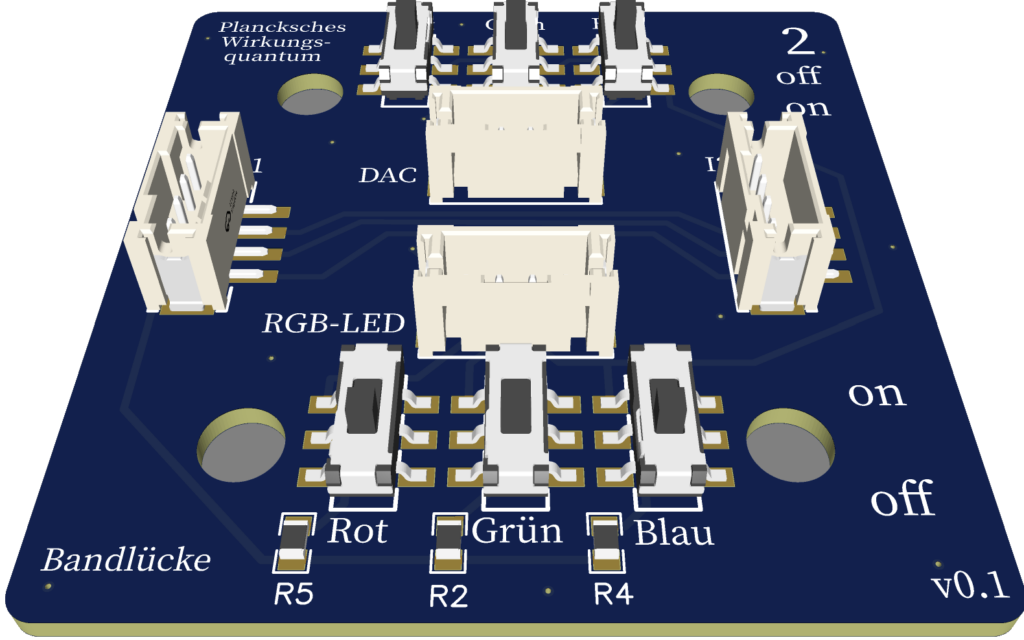

Platine 2: Schalter Plancksches Wirkungsquantum und Bandlücke

Platine für die Versuche Plancksches Wirkungsquantum und Bandlücke zur Auswahl der roten, grünen oder blauen LEDs der RGB-LED.

Download

⬇️ Gerber Dateien herunterladen ⬇️ BOM herunterladen ⬇️ Pick-and-Place herunterladen

Platine 3: RGB-LED

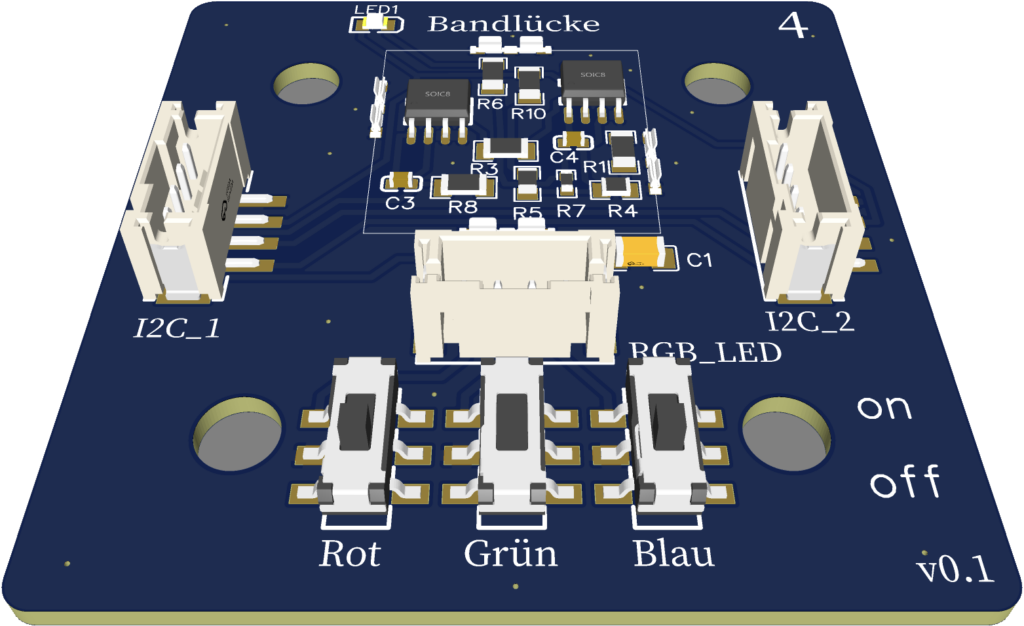

Platine 4: Bandlücke

Platine 5: Poti

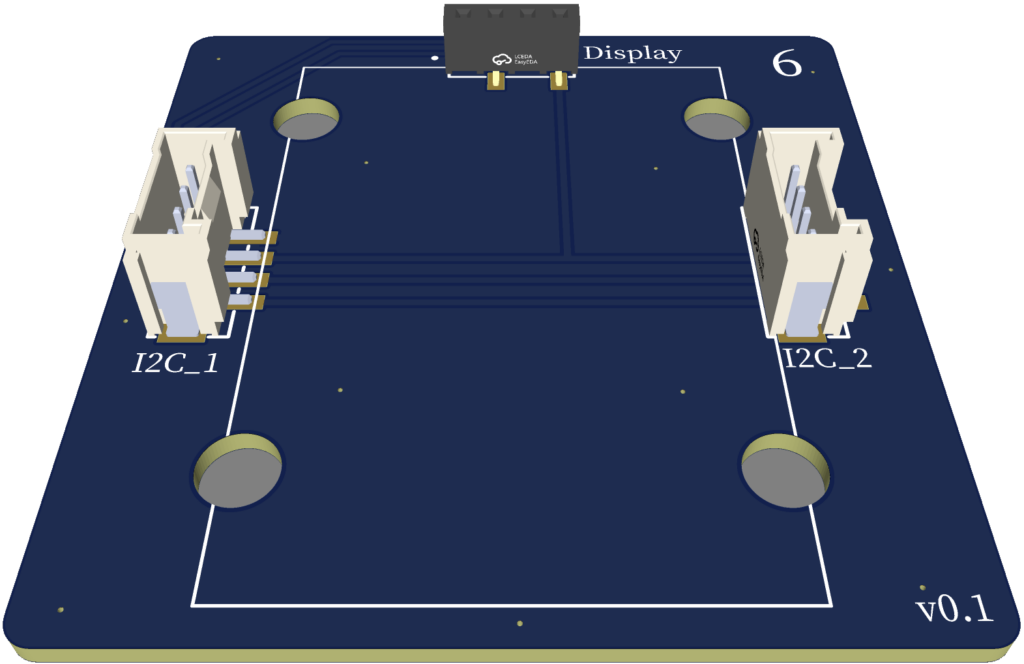

Platine 6: Display

Platine 7: Drehwinkelgeber

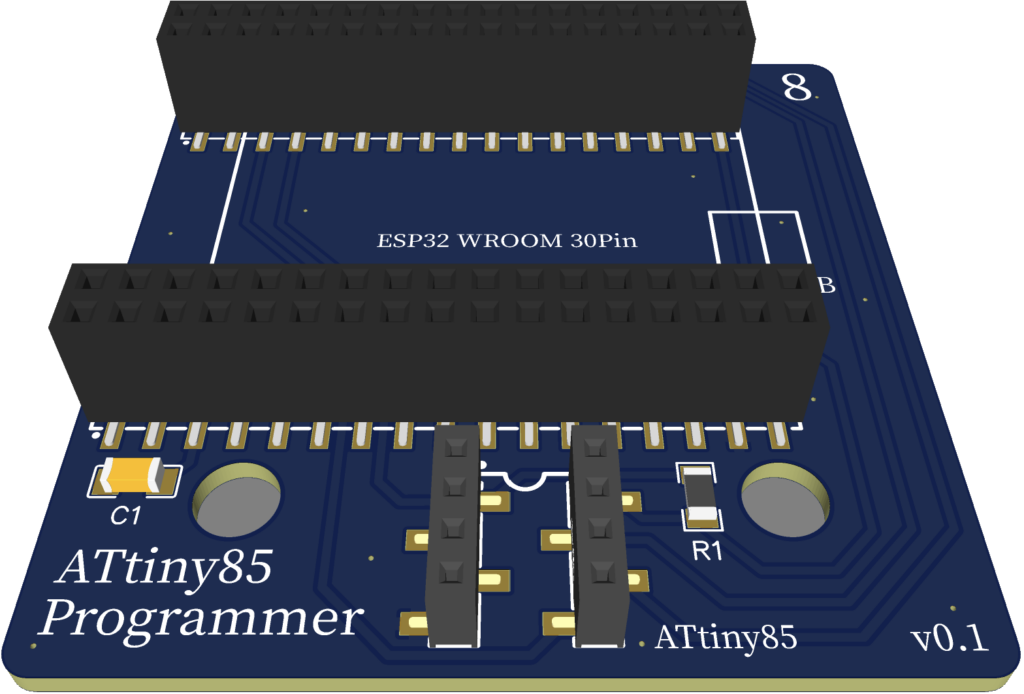

Platine 8: Attiny85-Programmier-Platine

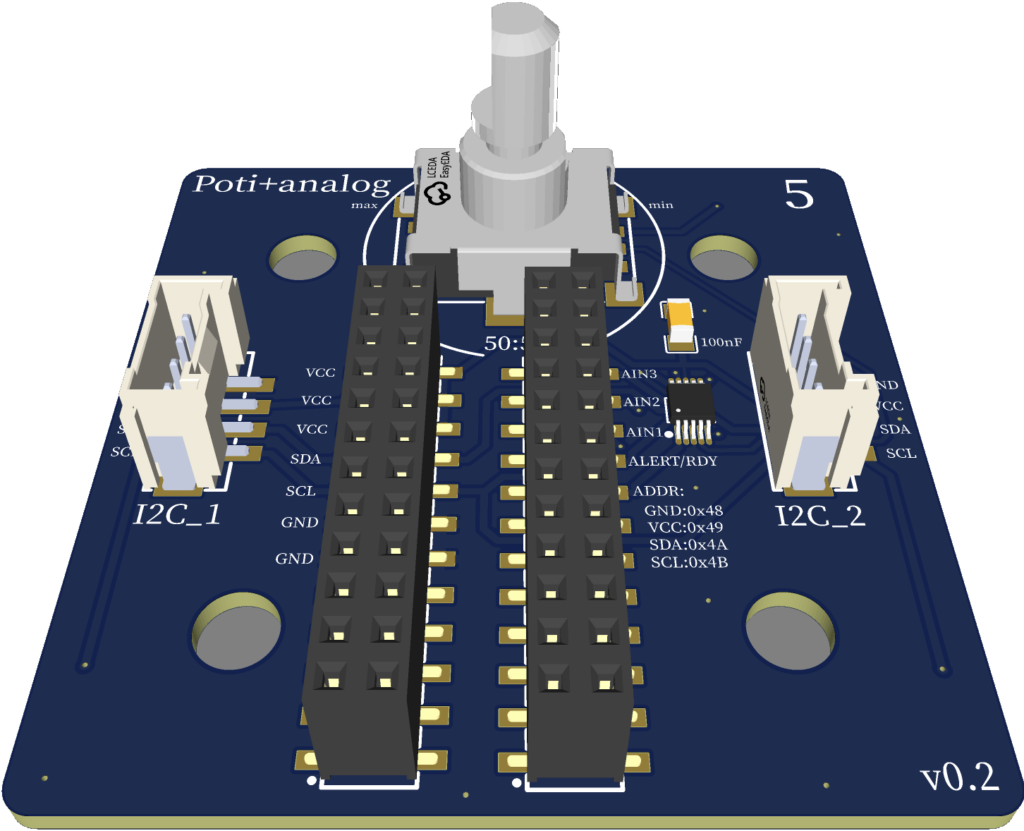

Platine 9: Alternative Poti Platine

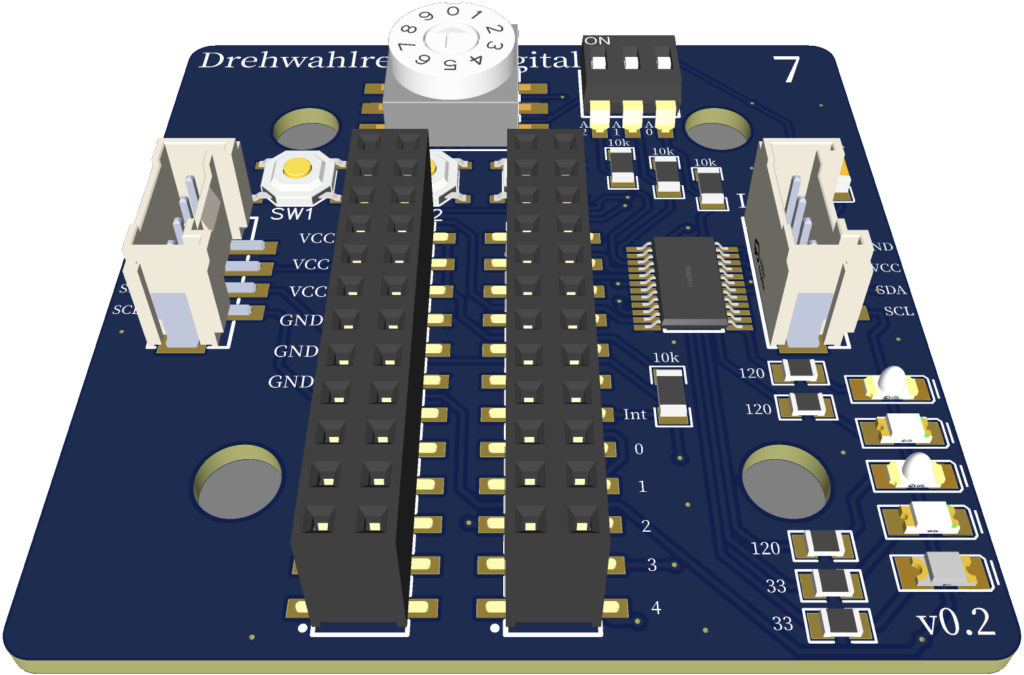

Platine 10: Alternative Drehwahlregler Platine

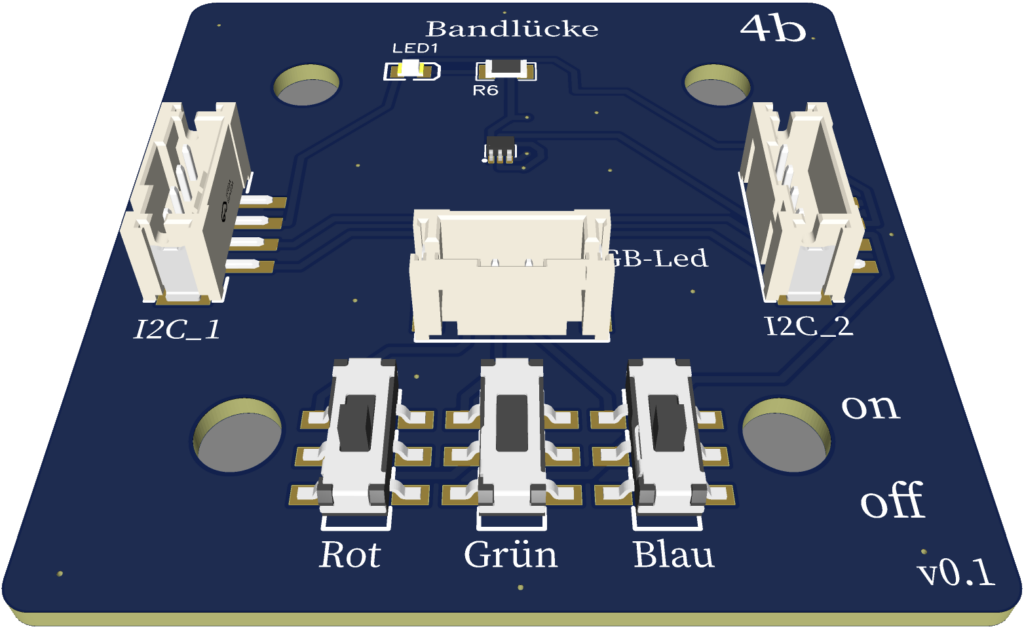

Platine 11: Alternative Platine für das Bandlücken-Experperiment

Platine 12: PogoPinPlatine – coming soon

Auf diese Platine können Sie die oben gezeigen Platine (außer der RGB-LED Platine) aufsetzten. Die Stromzufuhr und die I2C Leitungen werden dadurch über die Pogopins realisiert. Sie können sich dadurch die Verbindungen unter den Platinen an den IC2-Steckern sparen.

Download

⬇️ Gerber Dateien herunterladen ⬇️ BOM herunterladen ⬇️ Pick-and-Place herunterladen
